روش‌های کنترل لقی سوپاپ و فیلرگیری موتور

لقی سوپاپ (Valve Clearance) فاصله میان سر سوپاپ و بادامک میل بادامک یا استکانی‌ها در هنگام بسته بودن سوپاپ است. این فاصله در زمان کارکرد موتور تغییر می‌کند و برای اطمینان از عملکرد صحیح سیستم سوپاپ‌ها، تنظیم دقیق آن ضروری است.

لقی سوپاپ یکی از مهم‌ترین پارامترهایی است که بر عملکرد موتور خودرو تاثیر می‌گذارد. تنظیم دقیق این پارامتر باعث افزایش راندمان، کاهش مصرف سوخت و طول عمر بیشتر موتور می‌شود.

در این مقاله به بررسی قطعات مرتبط با تنظیم لقی سوپاپ (مانند شیم‌ها، اسبک‌های قابل تنظیم و تایپیت‌ها)، روش‌های مختلف تنظیم لقی و ابزارهای مورد نیاز پرداخته شده است. همچنین عوامل بروز ایرادات در لقی سوپاپ و روش‌های پیشگیری از آن‌ها توضیح داده شده است.

لقی سوپاپ چیست و چرا تنظیم آن مهم است؟

لقی سوپاپ به عنوان فاصله‌ای مشخص تعریف می‌شود که به موتور اجازه می‌دهد در دماهای مختلف به درستی عمل کند. در موتورهای درون‌سوز، قطعات هنگام گرم شدن منبسط می‌شوند.

اگر این فاصله بیش از حد کم باشد، قطعات ممکن است دچار تماس دائم شوند که باعث آسیب به سوپاپ‌ها و بادامک می‌شود. اگر فاصله زیاد باشد، باز و بسته شدن سوپاپ‌ها به موقع انجام نمی‌شود، که در نتیجه قدرت موتور کاهش می‌یابد و صدای نامتعارف ایجاد می‌شود.

مزایای تنظیم دقیق لقی سوپاپ

لقی سوپاپ نامناسب می‌تواند باعث افت راندمان موتور، افزایش مصرف سوخت و حتی خرابی‌های جدی در موتور شود.

از جمله مزایای تنظیم دقیق آن می توان به موارد زیر اشاره کرد:

• کاهش مصرف سوخت
• افزایش راندمان موتور
• جلوگیری از خرابی زودهنگام قطعات
• کاهش صداهای اضافی موتور

عوامل بروز ایراد در لقی سوپاپ

• سایش قطعات:
  • سایش بادامک، اسبک یا سوپاپ باعث تغییر لقی می‌شود.
• خرابی تایپیت‌های هیدرولیکی:
  • عملکرد نامناسب این قطعه باعث ایجاد صدا و کاهش راندمان موتور می‌شود.
• تنظیم نادرست:
  • در صورت عدم تنظیم دقیق، سوپاپ‌ها به درستی باز و بسته نمی‌شوند.
• افزایش حرارت:
  • انبساط حرارتی می‌تواند لقی را کاهش داده و به قطعات آسیب برساند.

قطعات مرتبط با لقی سوپاپ و روش‌های تنظیم آن

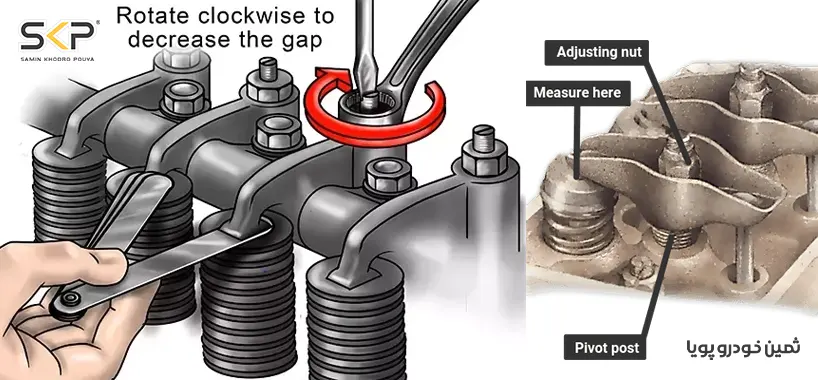

اسبک‌های قابل تنظیم (Adjustable Rocker Arms): این قطعات مستقیماً روی ساق سوپاپ قرار می‌گیرند و از طریق پیچ تنظیم می‌توان فاصله لقی را تغییر داد.

روش تنظیم:

• از فیلر گیج (Feeler Gauge) برای اندازه‌گیری فاصله استفاده کنید.
• پیچ تنظیم را تا رسیدن به فاصله استاندارد بچرخانید.

شیم‌ها (Valve Shims): شیم‌ها دیسک‌های فلزی نازکی هستند که بین بادامک و سوپاپ قرار می‌گیرند. برای تنظیم لقی، ضخامت شیم باید تغییر کند.

روش تنظیم:

• شیم معیوب را بردارید و ضخامت آن را با شیم جدید مقایسه کنید.
• ضخامت مناسب را انتخاب کرده و جایگزین کنید.

استکانی‌ها (Bucket Lifters): استکانی‌ها قطعاتی هستند که مستقیماً زیر بادامک قرار می‌گیرند. تنظیم آن‌ها معمولاً نیاز به تعویض کل استکانی یا تغییر ضخامت آن دارد.

روش تنظیم:

• استکانی را خارج کنید و ضخامت مورد نیاز را تعیین کنید.
• استکانی جدید با ضخامت مناسب را نصب کنید.

تایپیت‌های هیدرولیکی (Hydraulic Lifters): این قطعات به صورت خودکار فاصله لقی را تنظیم می‌کنند و نیازی به تنظیم دستی ندارند. با این حال، خرابی آن‌ها ممکن است باعث ایجاد صدا و افت عملکرد موتور شود.

روش تعمیر:

• تایپیت خراب را تعویض کنید.
• از وجود فشار روغن کافی در سیستم اطمینان حاصل کنید.

ابزارهای مورد نیاز برای تعمیرات و تنظیم لقی سوپاپ

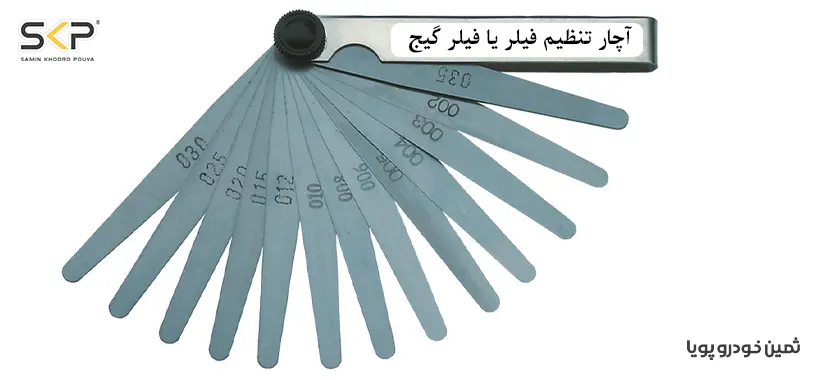

• فیلر گیج
• آچار تنظیم اسبک
• ابزار جداسازی شیم
• انبر مخصوص استکانی
• میکرومتر برای اندازه‌گیری شیم
• دفترچه راهنمای موتور (برای مشخصات دقیق لقی سوپاپ)

پیشنهاد مطالعه: سیلندر خودرو چیست و سیلندر چگونه کار می کند؟

فیلرگیری چیست؟

فیلرگیری به فرآیندی گفته می‌شود که در آن فاصله بین سوپاپ و بادامک یا قطعات مرتبط (مانند اسبک، شیم یا استکانی) با استفاده از ابزار دقیق به نام فیلر گیج (Feeler Gauge) اندازه‌گیری و تنظیم می‌شود. این فرآیند برای اطمینان از عملکرد صحیح سیستم سوپاپ‌ها انجام می‌شود.

چرا فیلرگیری مهم است؟

• اطمینان از باز و بسته شدن دقیق سوپاپ‌ها:
  • فیلرگیری کمک می‌کند تا سوپاپ‌ها در زمان مناسب و به صورت کامل باز و بسته شوند.
• کاهش صداهای غیرمعمول:
  • لقی نامناسب می‌تواند باعث ایجاد صدای تق‌تق در موتور شود.
• افزایش راندمان موتور:
  • تنظیم دقیق لقی، از افت قدرت و راندمان جلوگیری می‌کند.
• افزایش طول عمر قطعات:
  • فیلرگیری منظم باعث کاهش استهلاک قطعاتی مانند سوپاپ، بادامک و تایپیت می‌شود.

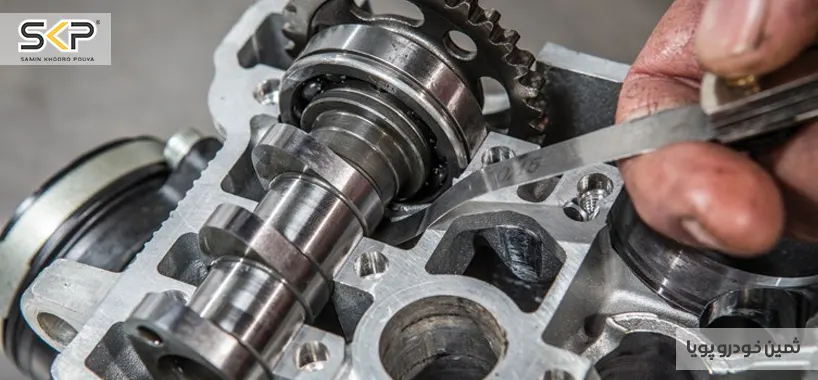

فیلرگیری چگونه انجام می‌شود؟

مراحل فیلرگیری شامل موارد زیر است:

آماده‌سازی:

موتور را خاموش کرده و اجازه دهید تا کاملاً خنک شود.
درب سوپاپ را باز کنید.
مشخص کردن سیلندرها:

سیلندری که در موقعیت تکمیل تراکم (TDC – Top Dead Center) قرار دارد، برای فیلرگیری آماده است.
استفاده از فیلر گیج:

فیلر گیج را بین بادامک و اسبک یا سوپاپ قرار دهید.
اگر فاصله بیش از حد کم یا زیاد باشد، تنظیم لازم را انجام دهید.
تنظیم فاصله:

اگر از اسبک‌های قابل تنظیم استفاده می‌شود، پیچ تنظیم را تا رسیدن به فاصله استاندارد بچرخانید.
در موتورهای مجهز به شیم یا استکانی، شیم مناسب را انتخاب و جایگزین کنید.
تست و بررسی:

پس از تنظیم، دوباره فاصله را بررسی کنید تا مطمئن شوید مطابق استاندارد است.

پیشنهاد محصول: دستگاه کمپرس سنج سیلندر|۸ تکه کامل

فاصله استاندارد لقی سوپاپ چقدر است؟

فاصله استاندارد معمولاً در دفترچه راهنمای خودرو ذکر می‌شود و ممکن است برای سوپاپ‌های ورودی (Intake Valves) و خروجی (Exhaust Valves) متفاوت باشد. به عنوان مثال:

سوپاپ ورودی: ۰.۲۰ میلی‌متر
سوپاپ خروجی: ۰.۲۵ میلی‌متر

یا به عنوان مثال در خودروهای ایرانی اندازه فیلر سوپاپ‌های هواو و دود در موتور خودرو پراید ۰.۳ میلی‌متر و در موتورهای XU7 مانند خودورهای پژو ۴۰۵، پارس و سمند فیلر سوپاپ دود ۰.۴ و سوپاپ هوا ۰.۲ میلی‌متر می‌باشد.
(مقادیر ممکن است بسته به نوع خودرو متفاوت باشند.)

چه زمانی فیلرگیری ضروری است؟

• هنگام شنیدن صدای غیرعادی از موتور.
• بعد از تعویض قطعاتی مانند شیم یا تایپیت.
• پس از طی کردن مسافت مشخص (معمولاً هر ۱۵,۰۰۰ تا ۲۰,۰۰۰ کیلومتر).
• در زمان تنظیم کلی موتور (تون آپ – Tune-Up).

پیشنهاد آموزش: دوره آموزش تنظیم موتور و سوخت رسانی انژکتوری و تون اپ

نتیجه گیری

تنظیم دقیق لقی سوپاپ یکی از ضروری‌ترین اقدامات برای حفظ سلامت موتور و کاهش مصرف سوخت است. با استفاده از ابزارهای مناسب و دانش کافی می‌توانید این کار را به بهترین شکل انجام دهید. همچنین، در صورت عدم اطمینان از نحوه انجام کار، بهتر است به یک تعمیرکار حرفه‌ای مراجعه کنید.

فیلرگیری یکی از حیاتی‌ترین مراحل در تعمیر و نگهداری موتور خودرو است که به طور مستقیم بر عملکرد سوپاپ‌ها، راندمان موتور و طول عمر قطعات تاثیر می‌گذارد. یادگیری این فرآیند برای تعمیرکاران خودرو و علاقه‌مندان به مکانیک خودرو بسیار کاربردی است.
