سیستم ایموبیلایزر s2 نصب شده بر روی خودروهای دنا و دنا پلاس با سیستم سوخت رسانی s2 مانند دیگر سیستم های ایموبیلایزر نصب شده بر روی خودروهای ایرانی دارای اجزا و استراتژی هایی است که در این مطلب به آن ها می پردازیم و شما را با نحوه تعریف کلید در سیستم ایموبیلایزر s2 آشنا می کنیم؛

اجزای سیستم ایموبیلایزر s2

۱- تگ یا میکرو چیپ حافظه (Transponder)

۲- آنتن (Antenna)

۳- واحد کنترل ایموبیلازر (ICU)

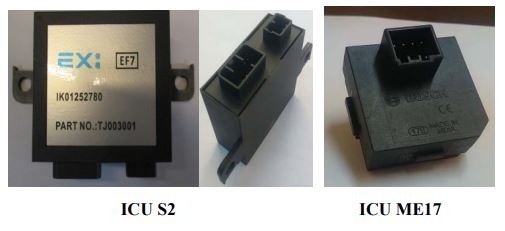

تفاوت ICU S2 و ICU ME17

تفاوت ICU S2 و ICU ME17

ویژگی های سیستم ایموبیلایزر S2

در صورت خرابی ICU سیستم، باید TAG (تگ سوییچ) به همراه ICU تعویض شود (در صورت استفاده از کد سوییچ خود سیستم) و اگر کد سوییچ تغییر کند ECU هم باید تعویض گردد.

در صورت تعریف ECU با یک کد سوییچ در سیستم ایموبیلایزر S2، امکان خام سازی و تعریف مجدد با کد سوییچ دیگر وجود ندارد.

در صورت گم شدن یا خرابی TAG یا سوییچ، فقط تعویض قطعه کافی است و نیازی به تغییر سایر قسمت های سیستم نیست ( در صورت استفاده از کد سوییچ اولیه سیستم).

در صورت تعویض ECU اگر کد سوییچ خود سیستم در اختیار باشد فقط تعویض ECU کافیست. در غیر این صورت باید همه اجزای سیستم شامل TAG و ICU هم تعویض گردد.

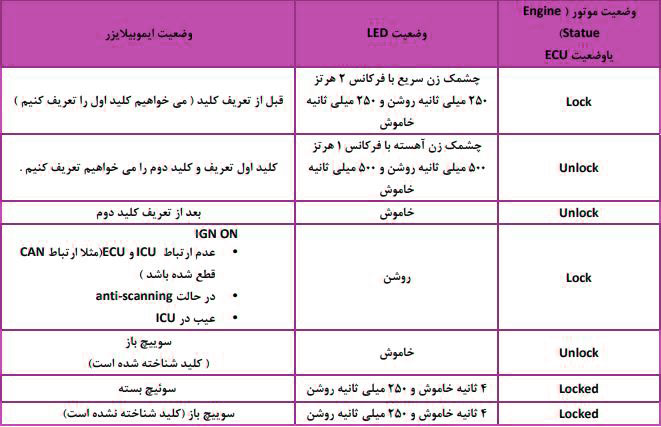

جدول استراتژی سیستم ایموبیلایزر S2
جدول استراتژی سیستم ایموبیلایزر S2

آموزش تعریف کلید در سیستم ایموبیلایزر S2

این آموزش توسط دستگاه آیکو دیاگ انجام می شود که به شرح زیر است:

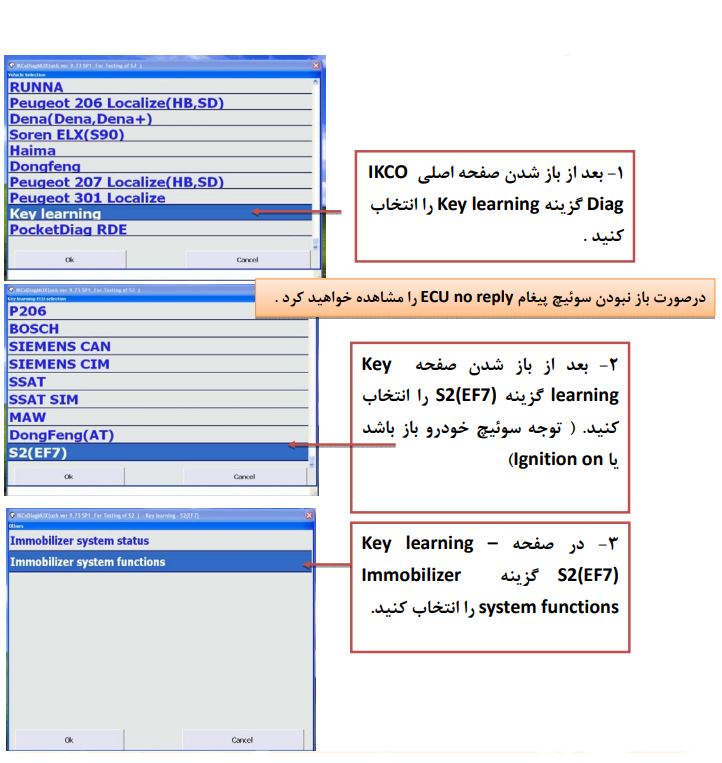

۱- بعد از باز شدن صفحه اصلی IKCO Diag گزینه Key learning را انتخاب کنید.

در صورت باز نبودن سوییچ پیغام ECU no reply را مشاهده خواهید کرد.

۲- بعد از باز شدن صفحه Key learning گزینه S2(EF7) را انتخاب کنید (توجه کنید که سوییچ خودرو باز باشد یا Ignition on).

۳- در صفحه Key learning S2(EF7) گزینه Immobilizer system functions را انتخاب کنید.

تعریف کلید در سیستم ایموبیلایزر s2
تعریف کلید در سیستم ایموبیلایزر s2

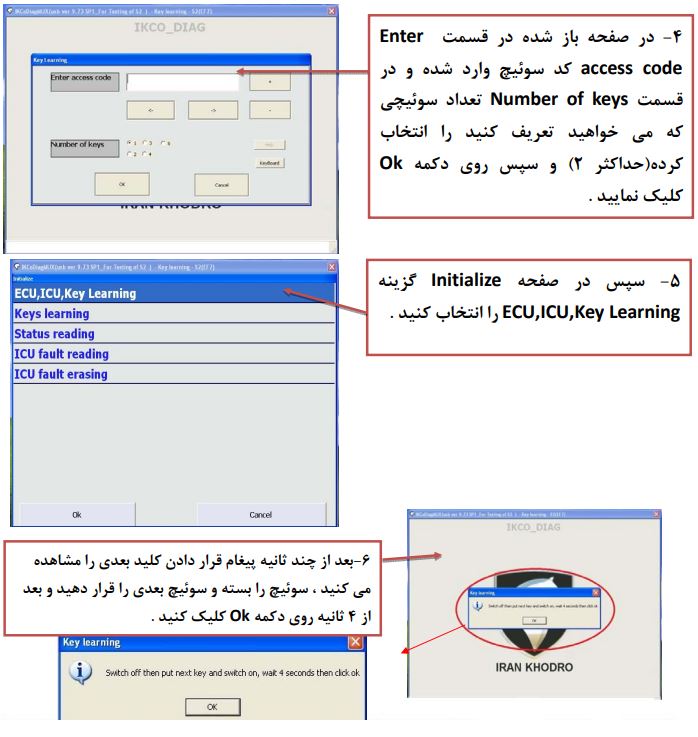

۴- در صفحه باز شده در قسمت Enter access code کد سوییچ وارد شده و در قسمت Number of keys تعداد سوییچی که می خواهید تعریف کنید را انتخاب کرده (حداکثر ۲) و سپس روی دکمه OK کلیک نمایید.

۵- سپس در صفحه Initialize گزینه Key learning, ICU,ECU را انتخاب کنید.

۶- بعد از چند ثانیه پیغام قرار دادن کلید بعدی را مشاهده می کنید. سوییچ را بسته و سوییچ بعدب را قرار دهید و بعد از ۴ ثانیه روی دکمه OK کلیک کنید.

تعریف کلید در سیستم ایموبیلایزر اس ۲
تعریف کلید در سیستم ایموبیلایزر اس ۲

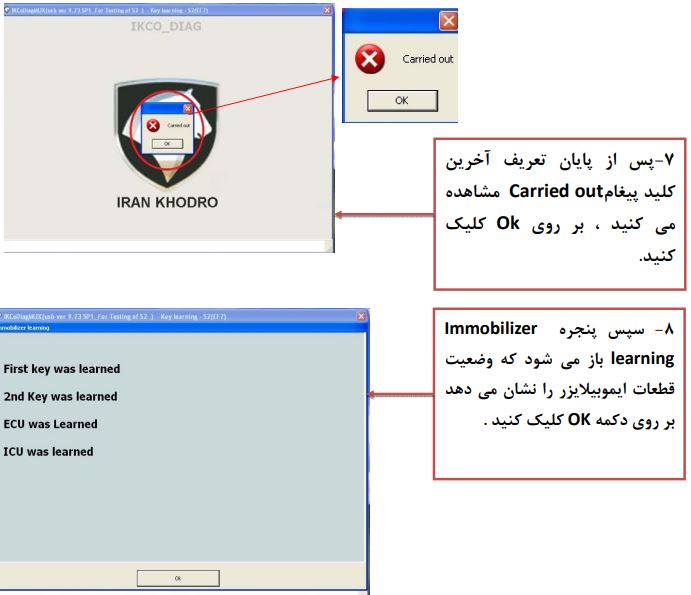

۷- پس از پایان تعریف کلید پیغام Carried out را مشاهده می کنید. بر روی OK کلیک کنید.

۸- سپس پنجره Immobilizer learning باز می شود که وضعیت قطعات ایموبیلایزر را نشان می دهد. بر روی دکمه OK کلیک کنید.

آموزش تعریف سوییچ در ایموبیلایزر S2
تعریف کلید در سیستم ایموبیلایزر s2
