حافظه ECU چیست؟ آشنایی با انواع حافظه ایسیو، Flash، EEPROM و مبانی برنامه‌ریزی

ECU یا واحد کنترل الکترونیکی یکی از مهم‌ترین بخش‌های سیستم مدیریت موتور خودرو است. این یونیت اطلاعات سنسورهای مختلف را دریافت می‌کند، آن‌ها را براساس برنامه و داده‌های ذخیره‌شده در حافظه خود پردازش می‌کند و در نهایت فرمان لازم را برای عملگرهایی مانند انژکتورها، کوئل، دریچه گاز، فن و سایر اجزای سیستم صادر می‌کند.

اما اطلاعات ECU دقیقاً کجا ذخیره می‌شوند؟ آیا ECU فقط یک نوع حافظه دارد؟ تفاوت حافظه Flash و EEPROM چیست؟ اصطلاحاتی مانند BOOT، SOFT و CALIBRATION که هنگام دانلود و برنامه‌ریزی ایسیو می‌بینیم چه معنایی دارند؟ آیا با قطع باتری حافظه ECU پاک می‌شود؟

شناخت پاسخ این سؤالات فقط برای تعمیرکاران ECU اهمیت ندارد. تعمیرکاران برق خودرو، کارشناسان دیاگ، ریمپ‌کارها و هر فردی که با پارامترخوانی و عیب‌یابی الکترونیکی خودرو سروکار دارد، بهتر است ساختار کلی حافظه ایسیو را بشناسد.

پاسخ کوتاه: در ECU از چند نوع حافظه با کاربردهای متفاوت استفاده می‌شود. Flash و EEPROM عموماً حافظه‌های غیرفرار هستند و با قطع برق اطلاعات خود را از دست نمی‌دهند، در حالی که RAM برای داده‌ها و محاسبات موقت استفاده می‌شود. در بخش نرم‌افزاری ECU نیز معمولاً با مفاهیمی مانند BOOT، SOFT و CALIBRATION مواجه می‌شویم.

حافظه ECU چیست و چرا اهمیت دارد؟

ECU برای کنترل موتور فقط به اطلاعاتی که همان لحظه از سنسورها دریافت می‌کند وابسته نیست. برای اینکه بتواند تصمیم درستی بگیرد، به برنامه، جداول کالیبراسیون، اطلاعات پیکربندی، داده‌های تطبیقی و اطلاعات دیگری نیاز دارد که در حافظه‌های مختلف آن ذخیره شده‌اند.

برای مثال زمانی که راننده پدال گاز را فشار می‌دهد، ECU تنها یک عدد را از سنسور پدال دریافت نمی‌کند و مستقیماً انژکتور را باز نمی‌کند. نرم‌افزار ECU اطلاعات چندین پارامتر مانند دور موتور، بار موتور، دمای موتور، فشار هوای منیفولد، وضعیت دریچه گاز و سایر شرایط را بررسی کرده و براساس منطق برنامه و کالیبراسیون تعریف‌شده، فرمان مناسب را محاسبه می‌کند.

به همین دلیل شناخت حافظه ECU مقدمه‌ای برای درک موضوعاتی مانند پارامترخوانی، دانلود، فلش، پروگرام و ریمپ ایسیو است.

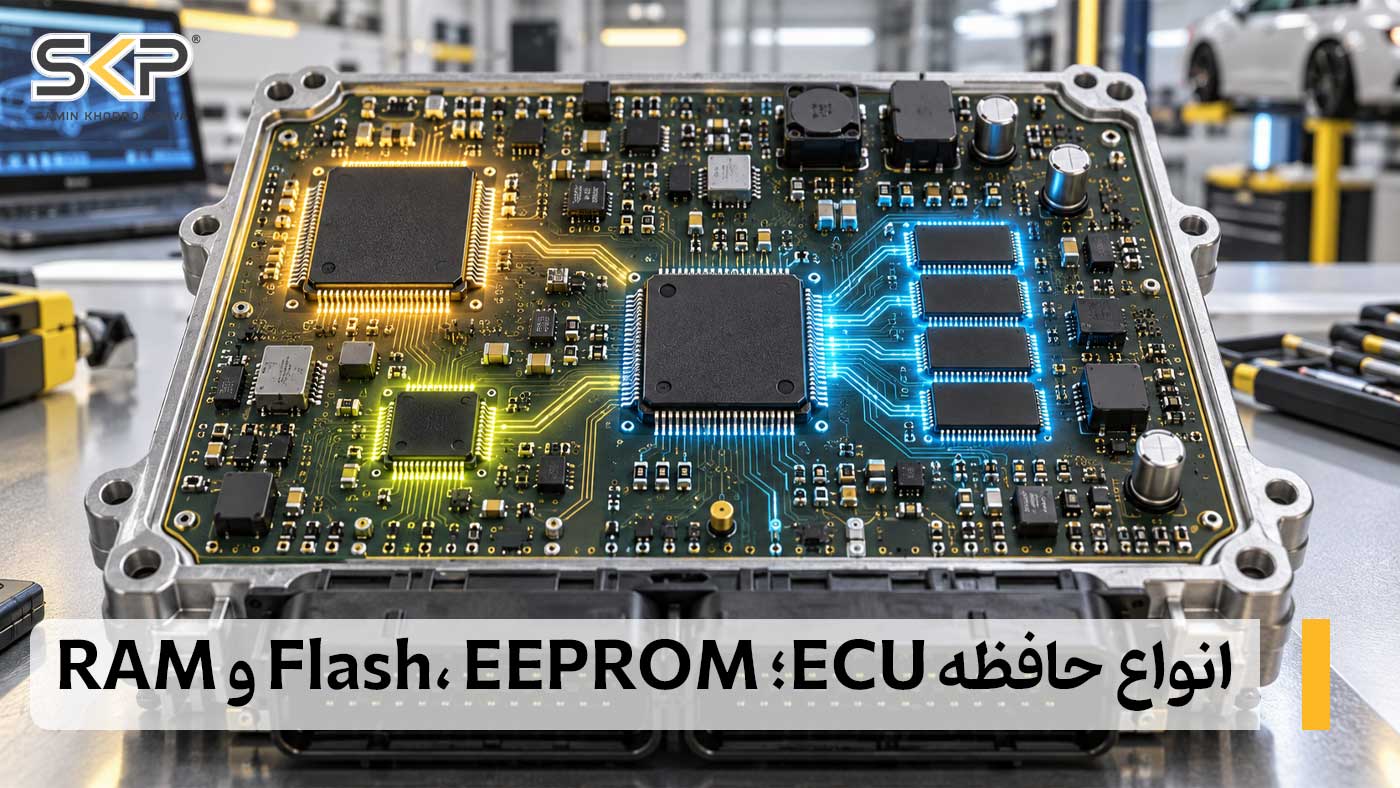

انواع حافظه در ECU خودرو

در یک تقسیم‌بندی آموزشی می‌توان حافظه‌های مورد استفاده در ECU را به سه گروه اصلی Flash، EEPROM و RAM تقسیم کرد.

البته معماری همه ECUها یکسان نیست. در بعضی ایسیوها EEPROM به‌صورت یک حافظه فیزیکی مجزا وجود دارد و در برخی معماری‌های جدید، عملکرد مشابه EEPROM می‌تواند در بخشی از Flash شبیه‌سازی شود. بنابراین نباید انتظار داشت تمام ECUهای خودرو دقیقاً یک ساختار سخت‌افزاری داشته باشند.

مقایسه Flash، EEPROM و RAM در ECU

این تقسیم‌بندی برای درک موضوع بسیار مفید است، اما جزئیات دقیق محل ذخیره هر اطلاعات به طراحی ECU و سازنده آن بستگی دارد.

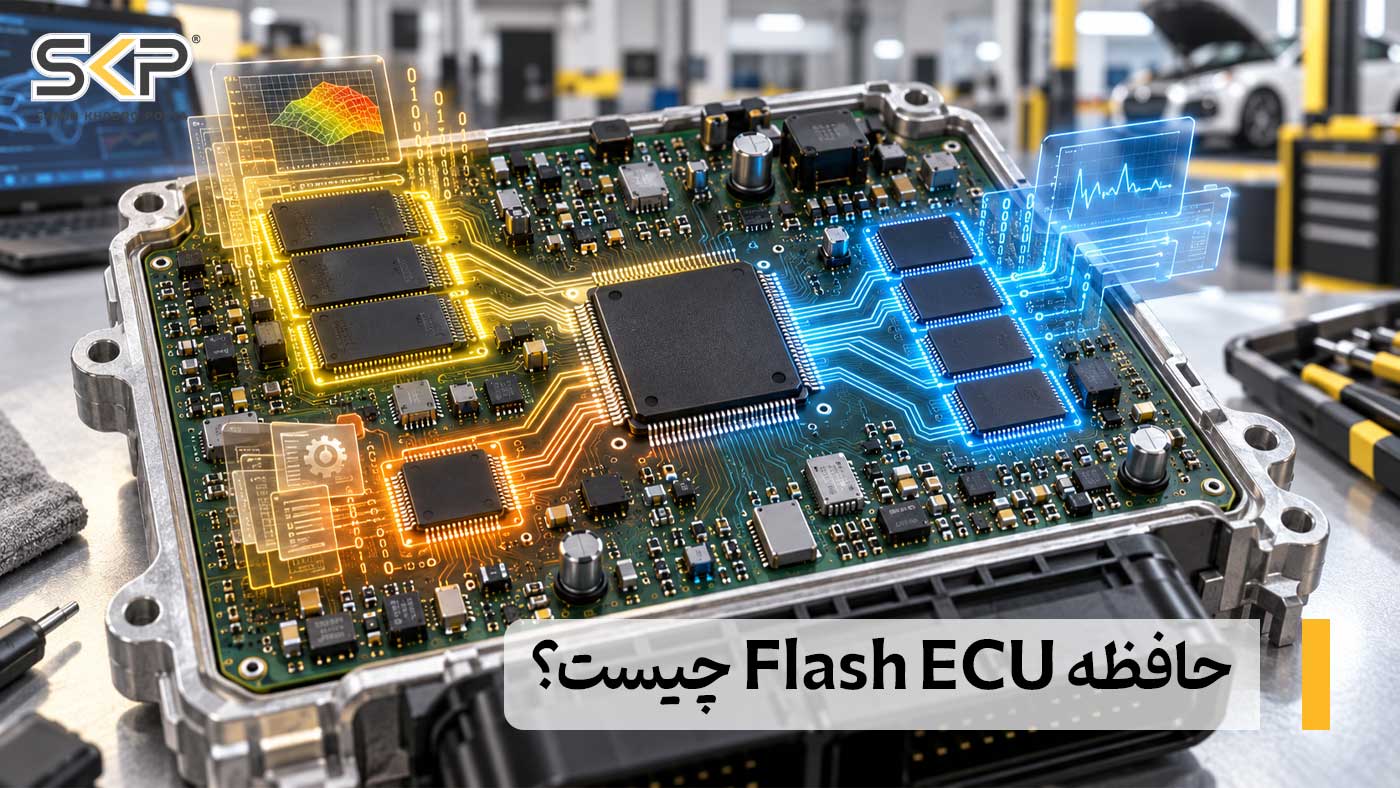

حافظه Flash ECU چیست؟

Flash یکی از مهم‌ترین حافظه‌های ECU است و از نوع Non-Volatile یا غیرفرار محسوب می‌شود. یعنی با خاموش شدن خودرو یا قطع باتری، محتوای آن به‌صورت عادی پاک نمی‌شود.

بخش مهمی از برنامه‌ای که ECU برای کنترل موتور اجرا می‌کند در حافظه Flash قرار می‌گیرد. بخش‌هایی مانند BOOT، SOFT و CALIBRATION در ارتباط با حافظه Flash مطرح شده‌اند. همچنین منطق و تعاریف مربوط به بسیاری از کدهای خطا می‌توانند بخشی از برنامه نرم‌افزاری ECU باشند.

نکته مهم اینجاست که Flash را نباید فقط یک «جدول بزرگ» تصور کنیم. در ECU تعداد زیادی جدول، منحنی، مقدار ثابت، ضریب، منطق برنامه‌نویسی و داده نرم‌افزاری وجود دارد.

آیا Flash ECU همان جدول‌های ریمپ است؟

خیر. جداولی که یک ریمپ‌کار مشاهده و ویرایش می‌کند تنها بخشی از اطلاعات موجود در فایل ECU هستند. حافظه Flash ممکن است علاوه بر Calibration، کد اجرایی نرم‌افزار، منطق تشخیص خطا، بخش‌های مربوط به ارتباطات و اطلاعات دیگری را نیز در خود جای دهد. بنابراین یک فایل خوانده‌شده از Flash بسیار فراتر از چند جدول سوخت و جرقه است.

آیا خراب شدن Flash یعنی ECU سوخته است؟

اگر اطلاعات Flash خراب، ناقص یا اشتباه برنامه‌ریزی شوند، ممکن است ECU بوت نشود، خودرو روشن نشود یا ارتباط دیاگ مختل شود؛ اما بسته به نوع ECU و شدت مشکل، در بسیاری از موارد امکان Recovery یا برنامه‌ریزی مجدد از طریق روش‌هایی مانند Bench یا Boot وجود دارد.

سوختن سخت‌افزاری ECU موضوع دیگری است و می‌تواند ناشی از خرابی مدار تغذیه، پردازنده، درایورها، اتصال کوتاه یا آسیب فیزیکی قطعات الکترونیکی باشد. پس خراب شدن اطلاعات Flash را نباید همیشه مساوی با سوختن ECU دانست.

EEPROM در ECU چیست؟

EEPROM مخفف Electrically Erasable Programmable Read-Only Memory است و برخلاف مطلب قدیمی سایت، حافظه موقت محسوب نمی‌شود.

EEPROM نیز یک حافظه غیرفرار است؛ یعنی برای نگهداری اطلاعات به وجود دائمی برق نیاز ندارد. Flash و EEPROM هر دو می‌توانند پس از قطع تغذیه اطلاعاتشان را حفظ کنند. در تعمیرات خودرو گاهی عبارت EEPROM به‌صورت «ایپرام» یا «ای‌پرام» تلفظ می‌شود.

چه اطلاعاتی ممکن است در EEPROM ذخیره شود؟

نوع اطلاعات ذخیره‌شده به ECU بستگی دارد. در برخی ECUها داده‌هایی مانند آخرین اطلاعات مرتبط با عملکرد سیستم، بعضی خطاهای تشخیص داده‌شده، کد سوئیچ یا اطلاعات مرتبط با سیستم ضدسرقت، پیکربندی و حتی اطلاعاتی مانند کارکرد خودرو می‌توانند در حافظه غیرفرار داده ذخیره شوند.

اما یک نکته بسیار مهم وجود دارد:

این ساختار برای همه ECUها یکسان نیست.

برای مثال نمی‌توان به‌صورت کلی گفت کیلومتر تمام خودروها در EEPROM موتور ذخیره می‌شود یا اطلاعات ایموبلایزر همه خودروها دقیقاً در یک نوع حافظه قرار دارد. معماری یونیت، نوع میکروکنترلر و طراحی سازنده تعیین‌کننده هستند.

تفاوت EEPROM و RAM؛ اشتباه رایج در آموزش‌های قدیمی

EEPROM حافظه‌ای نیست که با جدا کردن باتری بعد از ۱۵ دقیقه پاک شود. اطلاعات EEPROM برای باقی ماندن نیازی به برق ندارند.

حافظه‌ای که معمولاً با قطع تغذیه اطلاعات جاری خود را از دست می‌دهد RAM است.

RAM فضای کاری پردازنده ECU است و اطلاعاتی که برای محاسبات لحظه‌ای نیاز است می‌توانند هنگام روشن بودن یونیت در آن قرار گیرند.

برای مثال ECU در حین کار دائماً مقادیر ورودی سنسورها، نتایج محاسبات، وضعیت اجرای برنامه و داده‌های موقت را پردازش می‌کند. چنین اطلاعاتی لزوماً قرار نیست پس از خاموش شدن خودرو باقی بمانند.

اطلاعات خطای ECU در Flash ذخیره می‌شود یا EEPROM؟

این سؤال پاسخ یک‌کلمه‌ای ندارد.

باید بین منطق تشخیص یک خطا و ثبت وقوع آن خطا تفاوت قائل شویم.

برای مثال نرم‌افزار ECU از قبل می‌داند تحت چه شرایطی خطای سنسور MAP، سنسور اکسیژن یا مدار انژکتور را تشخیص دهد. منطق تشخیص و تعاریف مربوط به DTCها بخشی از نرم‌افزار ECU هستند.

اما وقتی ECU در یک خودرو واقعاً وقوع خطایی را تشخیص می‌دهد، اطلاعات مربوط به آن رویداد می‌تواند در بخش‌های حافظه داده غیر‌فرار ثبت شود تا پس از خاموش و روشن شدن خودرو نیز قابل بازیابی باشد.

به همین علت عبارت «لیست کدهای خطا» با «خطاهایی که روی یک خودرو ثبت شده‌اند» یک مفهوم نیست.

BOOT در ECU چیست؟

BOOT یکی از مفاهیم کلیدی در شناخت نرم‌افزار ECU است.

پس از روشن شدن یا Reset شدن یک میکروکنترلر، باید فرآیندی وجود داشته باشد که سیستم را از حالت اولیه به مرحله اجرای نرم‌افزار اصلی منتقل کند. در معماری‌های خودرویی، Boot Firmware می‌تواند از اولین بخش‌هایی باشد که بعد از Reset اجرا شده و سپس کنترل را به نرم‌افزار Application تحویل می‌دهد. مستندات میکروکنترلرهای خودرویی AURIX نیز این توالی را توضیح می‌دهند.

برای درک ساده‌تر می‌توان گفت BOOT بخشی از زنجیره راه‌اندازی نرم‌افزار ECU است. اما BOOT را نباید با Boot Mode یکی دانست.

Boot Mode اصطلاحی است که معمولاً در بحث خواندن، پروگرام یا Recovery یک ECU به روش خاص ارتباطی استفاده می‌شود، در حالی که BOOT به‌عنوان بخشی از ساختار نرم‌افزار مفهوم گسترده‌تری دارد.

SOFT یا Software ECU چیست؟

SOFT را می‌توان بخش مهمی از نرم‌افزار اجرایی ECU دانست. این بخش تعیین می‌کند ECU چگونه اطلاعات ورودی را پردازش کند، منطق کنترل سیستم چگونه باشد و در شرایط مختلف چه تصمیمی گرفته شود.

به‌عنوان مثال اینکه ECU تحت چه شرایطی فن را روشن کند، چه زمانی یک خطا را تشخیص دهد، چگونه کنترل گشتاور را انجام دهد یا در هنگام خرابی یک سنسور وارد چه استراتژی جایگزینی شود، به منطق نرم‌افزاری سیستم وابسته است. به زبان ساده: SOFT مشخص می‌کند ECU چگونه فکر و عمل کند.

Calibration در ECU چیست؟

Calibration یا کالیبراسیون بخش بسیار مهم دیگری از اطلاعات ECU است؛ به‌خصوص برای افرادی که با ریمپ کار می‌کنند.

نرم‌افزار مشخص می‌کند یک فرآیند چگونه انجام شود، اما Calibration مقادیر و ضرایری را در اختیار نرم‌افزار قرار می‌دهد که رفتار نهایی سیستم را برای موتور و خودرو تنظیم می‌کنند. برای مثال پارامترها و جداول مرتبط با سوخت، جرقه، گشتاور، کنترل دور موتور، دریچه گاز، محدودکننده‌ها، کنترل دما یا فشار ممکن است بخشی از Calibration باشند.

بنابراین می‌توان به‌صورت ساده نوشت:

Software = منطق عملکرد ECU

Calibration = مقادیر و تنظیماتی که رفتار آن منطق را تعیین می‌کنند

ارتباط Calibration با ریمپ ECU چیست؟

در بسیاری از عملیات‌های ریمپ، ریمپ‌کار قصد ندارد کل نرم‌افزار ECU را دوباره طراحی کند. هدف اصلی، شناسایی و تغییر بخش‌های مشخصی از Calibration است.

برای مثال ممکن است یک Map یا Single Value مرتبط با سوخت، جرقه، گشتاور یا محدودکننده مورد بررسی قرار گیرد. به همین دلیل کسی که وارد حوزه ریمپ می‌شود باید بداند فایلی که می‌بیند فقط یک جدول نیست و هر تغییر باید با شناخت ساختار نرم‌افزار و تأثیر آن روی سیستم انجام شود.

ارتباط سخت‌افزار، BOOT، SOFT و CALIBRATION

به عنوان مثال:‌ یک زنجیره از سخت‌افزار به BOOT، سپس SOFT و در نهایت CALIBRATION نمایش داده می‌شود.

هدف از این مثال یک نکته بسیار مهم است:

هنگام انتخاب فایل برای پروگرام ECU فقط مدل خودرو یا ظاهر ECU کافی نیست. دو ECU ممکن است از نظر ظاهری کاملاً شبیه باشند اما Hardware، Boot، Software یا Calibration متفاوتی داشته باشند.

در نتیجه قبل از دانلود یا پروگرام باید مشخصات نرم‌افزاری و سخت‌افزاری ECU بررسی شوند.

شماره سخت‌افزار و نرم‌افزار ECU چرا اهمیت دارد؟

فرض کنید دو خودرو ECU ظاهراً مشابهی دارند. این شباهت به این معنا نیست که هر فایلی که روی یکی از آن‌ها کار می‌کند را بتوان بدون بررسی روی دیگری نیز نوشت.

ممکن است نسخه سخت‌افزار یکسان باشد اما Software متفاوتی روی ECUها قرار گرفته باشد. یا Software نزدیک باشد اما Calibration برای موتور، گیربکس، استاندارد آلایندگی یا پیکربندی متفاوتی طراحی شده باشد.

به همین دلیل اطلاعاتی مانند Hardware Number، Software Number و Calibration ID در بسیاری از عملیات‌های تخصصی اهمیت زیادی دارند. این موضوع یکی از دلایلی است که دانلود ایسیو بدون شناخت نسخه فایل می‌تواند خطرناک باشد.

دانلود ECU چیست؟

در بازار تعمیرات خودرو ایران اصطلاح «دانلود ایسیو» بسیار رایج است. منظور معمولاً این نیست که فایلی را از اینترنت Download کنیم؛ بلکه منظور برنامه‌ریزی یا نوشتن نرم‌افزار مناسب روی ECU است.

در ادبیات فنی ممکن است با اصطلاحاتی مانند ECU Programming، Flash Programming یا Reprogramming نیز مواجه شوید. بنابراین وقتی تعمیرکار می‌گوید «ایسیو را دانلود کردم»، معمولاً منظور این است که نرم‌افزار یا بخش مشخصی از اطلاعات ECU دوباره برنامه‌ریزی شده است.

هنگام دانلود و برنامه‌ریزی ECU چه اتفاقی می‌افتد؟

جزئیات عملیات در ECUهای مختلف متفاوت است، اما در حالت کلی ابتدا ECU و نسخه نرم‌افزاری آن شناسایی می‌شوند. سپس یونیت وارد شرایط مناسب برنامه‌ریزی شده و بخش موردنظر حافظه پاک یا آماده نوشتن می‌شود. فایل مناسب روی یونیت نوشته شده و در پایان صحت عملیات بررسی می‌شود.

در بعضی خودروها ممکن است بعد از عملیات پروگرام، کارهای تکمیلی مانند پیکربندی، تطبیق، Reset Adaptation یا تعریف برخی اجزا نیز نیاز باشد. همین تفاوت‌هاست که باعث می‌شود دانلود ECU فقط فشردن یک دکمه در دستگاه دیاگ نباشد.

آیا دانلود ECU همان ریمپ است؟

خیر؛ این دو مفهوم با هم مرتبط هستند اما یکسان نیستند.

برای مثال می‌توان یک فایل کاملاً استاندارد کارخانه را روی ECU پروگرام کرد؛ این عملیات Download یا Programming است ولی ریمپ محسوب نمی‌شود.

از طرف دیگر یک فایل Calibration می‌تواند ابتدا تغییر داده شود و سپس برای اعمال تغییرات روی ECU نوشته شود.

آیا با قطع باتری حافظه ECU پاک می‌شود؟

این سؤال یکی از پرتکرارترین سؤالات کاربران است. خیر؛ نمی‌توان گفت با قطع باتری، حافظه ECU به‌طور کامل پاک می‌شود. Flash و EEPROM حافظه‌های غیرفرار هستند و اطلاعاتشان صرفاً به دلیل قطع برق از بین نمی‌رود.

اما بعضی اطلاعات لحظه‌ای موجود در RAM از بین می‌روند و بسته به طراحی ECU، برخی مقادیر تطبیقی نیز ممکن است Reset شوند یا رفتار سیستم پس از اتصال مجدد باتری تغییر کند. به همین دلیل تجربه یک خودرو را نباید به تمام ECUها تعمیم داد.

آیا برای ریست ECU باید باتری را ۱۵ دقیقه جدا کنیم؟

این دستور عمومی قابل اتکا نیست. در برخی مطالب گفته شده با قطع باتری برای حدود ۱۵ دقیقه اطلاعات حافظه موقت پاک می‌شود و سپس باید خودرو با الگوی خاصی رانده شود تا ECU دنده‌ها را یاد بگیرد. این روش را نمی‌توان به‌عنوان دستورالعمل عمومی برای تمام خودروها توصیه کرد.

در خودروهای مختلف فرآیند Reset و Relearn می‌تواند کاملاً متفاوت باشد. بعضی عملیات باید با دستگاه دیاگ انجام شود، بعضی Adaptationها در شرایط مشخص دوباره یاد گرفته می‌شوند و بعضی اطلاعات نیز اساساً با قطع باتری پاک نمی‌شوند.

اگر خودرو یا ECU مشخصی نیاز به فرآیند Initialize (مقدار دهی اولییه) یا Relearn (تعریف مجدد) داشته باشد، باید براساس دستورالعمل همان سیستم عمل کرد.

آیا بعد از قطع باتری خودرو بد کار می‌کند؟

ممکن است در بعضی خودروها پس از قطع و وصل باتری برای مدت کوتاهی تفاوتی در دور آرام یا رفتار موتور مشاهده شود، اما این موضوع برای همه خودروها اتفاق نمی‌افتد و نمی‌توان آن را یک قانون عمومی دانست. اگر ECU برخی مقادیر Adaptation را از دست داده یا Reset کرده باشد، ممکن است مدتی برای یادگیری مجدد شرایط نیاز داشته باشد.

اما اگر خودرو بعد از قطع باتری شدیداً بد کار می‌کند، خاموش می‌شود یا روشن نمی‌شود، نباید بدون بررسی فرض کرد این رفتار طبیعی است. وجود ایراد دیگری در سیستم نیز باید بررسی شود.

ارتباط حافظه ECU با پارامترخوانی چیست؟

اینجا موضوع حافظه ECU مستقیماً به عیب‌یابی حرفه‌ای مربوط می‌شود. دستگاه دیاگ مجموعه‌ای از پارامترهای ECU را در اختیار تعمیرکار قرار می‌دهد. برخی از این پارامترها مستقیماً از اطلاعات سنسورها به دست می‌آیند و برخی دیگر مقادیر محاسبه‌شده توسط نرم‌افزار ECU هستند.

برای مثال ECU ممکن است فشار منیفولد، دمای موتور، موقعیت دریچه گاز، دور موتور، وضعیت سنسور اکسیژن، زمان پاشش، آوانس جرقه یا اصلاحات سوخت را در اختیار دیاگ قرار دهد.

اما دیدن عدد به‌تنهایی عیب‌یابی نیست. تعمیرکار باید بداند مقدار نمایش‌داده‌شده در چه شرایطی طبیعی است، ECU چگونه آن را محاسبه کرده، چه پارامترهای دیگری باید هم‌زمان بررسی شوند و آیا ECU در آن لحظه از مقدار واقعی سنسور استفاده می‌کند یا وارد یک استراتژی جایگزین شده است.

چرا پارامترخوانی فقط خواندن اعداد دیاگ نیست؟

فرض کنید خودرو مصرف سوخت بالایی دارد. صرف مشاهده یک پارامتر و تعویض سنسور نمی‌تواند روش اصولی عیب‌یابی باشد. تعمیرکار باید رابطه بین پارامترهای مختلف را بررسی کند و رفتار سیستم را در شرایط واقعی تحلیل کند.

برای مثال در عیب‌یابی سوخت ممکن است وضعیت سنسور اکسیژن، دمای موتور، MAP، Fuel Trim، زمان پاشش و شرایط کاری موتور در کنار هم اهمیت داشته باشند. همین موضوع دلیل اهمیت آموزش اصولی پارامترخوانی است.

از پارامترخوانی تا دانلود و ریمپ؛ مرحله بعدی کار با ECU

وقتی تعمیرکار ساختار ECU را بهتر بشناسد، موضوعاتی مانند پارامترخوانی، Programming و Remap دیگر مجموعه‌ای از گزینه‌های ناشناخته روی دستگاه دیاگ نیستند.

تعمیرکار متوجه می‌شود که پارامترها نتیجه اجرای Software و Calibration هستند، دانلود با برنامه‌ریزی حافظه ارتباط دارد و ریمپ معمولاً روی بخش‌هایی از Calibration متمرکز است. این دید باعث می‌شود هنگام عیب‌یابی یا برنامه‌ریزی، تصمیم‌های دقیق‌تری گرفته شود.

آموزش تخصصی پارامترخوانی ایسیو، دانلود و ریمپ با دیاگ

اگر با دستگاه دیاگ کار می‌کنید اما می‌خواهید از مرحله «فقط خواندن و پاک کردن خطا» فراتر بروید، شناخت پارامترها و ارتباط آن‌ها با عملکرد ECU یکی از مهارت‌های مهم برای عیب‌یابی حرفه‌ای‌تر است.

در پکیج غیرحضوری آموزش پارامترخوانی ایسیو، دانلود و ریمپ با دیاگ SKP این مباحث به‌صورت کاربردی‌تر آموزش داده می‌شوند تا تعمیرکار بتواند از اطلاعات دیاگ برای تحلیل شرایط واقعی موتور استفاده کند و با مفاهیم دانلود و ریمپ ECU نیز آشنا شود.

مشاهده سرفصل‌ها و ثبت‌نام دوره غیر حضوری پارامترخوانی ECU

قبل از دانلود ECU چه مواردی را بررسی کنیم؟

قبل از برنامه‌ریزی، صرفاً پیدا کردن فایلی با نام مشابه کافی نیست. ابتدا باید نوع ECU و مشخصات سخت‌افزاری و نرم‌افزاری آن مشخص شوند، فایل متناسب انتخاب شود و تغذیه ECU و خودرو در زمان پروگرام پایدار باشد. در عملیات تخصصی، داشتن Backup از فایل اصلی نیز اهمیت زیادی دارد؛ زیرا در صورت بروز مشکل یا نیاز به بازگرداندن خودرو به وضعیت قبلی، فایل Original می‌تواند بسیار ارزشمند باشد.

همچنین نباید فرآیند پروگرام را در شرایطی انجام داد که احتمال قطع ولتاژ یا قطع ارتباط با ECU وجود دارد. ناقص ماندن عملیات Write ممکن است باعث شود ECU دیگر به شکل طبیعی اجرا نشود.

Read و Write ECU چیست؟

وقتی ابزار پروگرامر یا دستگاه مناسب اطلاعات را از ECU دریافت می‌کند، اصطلاحاً عملیات Read انجام شده است. در مقابل، وقتی اطلاعات یا فایل روی حافظه ECU نوشته می‌شود، عملیات Write انجام می‌شود.

نوع داده‌ای که در Read دریافت می‌کنید کاملاً به ECU، ابزار و روش ارتباط بستگی دارد. بعضی روش‌ها ممکن است فقط بخش محدودی از Calibration را بخوانند و برخی دیگر امکان دسترسی به محدوده بزرگ‌تری از حافظه را فراهم کنند. به همین دلیل عبارت «فایل ECU» همیشه به یک نوع فایل با ساختار یکسان اشاره ندارد.

Full Flash چیست؟

اصطلاح Full Flash معمولاً زمانی استفاده می‌شود که محدوده گسترده‌تری از حافظه Flash ECU خوانده یا نوشته می‌شود. با این حال تعریف دقیق Full Flash در همه ابزارها و ECUها یکسان نیست. ممکن است چیزی که یک نرم‌افزار Full Flash می‌نامد، با خروجی ابزار دیگری تفاوت داشته باشد.

برای همین هنگام انتقال فایل بین ابزارها یا انجام عملیات Recovery باید دقیقاً مشخص باشد که فایل از چه بخشی از ECU استخراج شده است.

Checksum در فایل ECU چیست؟

Checksum مکانیزمی برای کمک به بررسی صحت داده‌ها است. وقتی داده‌های موجود در فایل ECU تغییر می‌کنند، در بسیاری از سیستم‌ها باید اطلاعات کنترلی متناظر نیز معتبر باشند. در غیر این صورت ECU یا ابزار پروگرام ممکن است فایل را نامعتبر تشخیص دهد یا اجرای صحیح نرم‌افزار با مشکل مواجه شود.

بسیاری از ابزارهای جدید عملیات Checksum را به‌صورت خودکار انجام می‌دهند، اما فردی که با ریمپ و پروگرام کار می‌کند باید حداقل با مفهوم آن آشنا باشد.

OBD، Bench و Boot چه تفاوتی دارند؟

برنامه‌ریزی ECU فقط یک روش ندارد. در برخی خودروها می‌توان از طریق سوکت دیاگ و بدون باز کردن ECU عملیات موردنظر را انجام داد که معمولاً از آن با عنوان OBD Programming یاد می‌شود.

در روش Bench، ECU از خودرو خارج شده و از طریق اتصالات مشخص روی میز کار به ابزار متصل می‌شود. Boot Mode نیز در برخی ECUها امکان سطح متفاوتی از دسترسی را فراهم می‌کند و می‌تواند در عملیات‌هایی مانند خواندن، نوشتن یا Recovery کاربرد داشته باشد.

این روش‌ها جایگزین یکدیگر برای تمام ECUها نیستند و روش صحیح به نوع یونیت و عملیات موردنظر بستگی دارد.

آیا EEPROM همیشه یک آی‌سی جدا روی برد ECU است؟

خیر. در بعضی ECUها EEPROM می‌تواند به‌صورت حافظه فیزیکی مجزا روی برد دیده شود، اما این موضوع در همه ECUهای جدید صدق نمی‌کند.

برخی میکروکنترلرها از بخشی از حافظه Flash برای ایجاد عملکرد مشابه EEPROM استفاده می‌کنند که به آن EEPROM Emulation گفته می‌شود. مستندات تولیدکنندگان میکروکنترلر نیز چنین معماری‌هایی را نشان می‌دهند. بنابراین هنگام تعمیر ECU نباید فقط براساس ظاهر برد به دنبال یک «آی‌سی ایپرام» مشخص بود.

آیا می‌توان هر فایل مشابهی را روی ECU نوشت؟

خیر و این یکی از مهم‌ترین نکات این آموزش است. اسم مشابه خودرو، مدل ECU یا حتی یکسان بودن ظاهر یونیت به‌تنهایی برای تشخیص سازگاری فایل کافی نیست. باید ارتباط بین سخت‌افزار، BOOT، SOFT و CALIBRATION و نسخه‌های مربوط به آن ECU در نظر گرفته شود.

نوشتن فایل نامناسب ممکن است باعث ایجاد خطا، عملکرد نادرست موتور، از دست رفتن برخی تنظیمات یا حتی عدم اجرای صحیح ECU شود.

آیا پاک کردن خطا مشکل خودرو را برطرف می‌کند؟

خیر. وقتی DTC را با دیاگ Clear می‌کنید، در واقع اطلاعات مربوط به خطای ثبت‌شده را پاک می‌کنید؛ علت ایجاد خطا لزوماً از بین نرفته است.

اگر شرایط ایجاد خطا دوباره اتفاق بیفتد، ECU مجدداً آن را تشخیص داده و ثبت می‌کند. به همین دلیل عیب‌یابی حرفه‌ای باید براساس کد خطا، پارامترهای زنده، تست سیم‌کشی، بررسی تغذیه‌ها، تست عملگر و سنسور و شرایط واقعی عملکرد خودرو انجام شود.

جمع‌بندی؛ برای کار با ECU فقط دانستن کد خطا کافی نیست

حافظه ECU ساختاری بسیار گسترده‌تر از تصور ساده «حافظه دائم و حافظه موقت» دارد.

Flash و EEPROM هر دو در دسته حافظه‌های غیرفرار قرار می‌گیرند، در حالی که RAM برای نگهداری اطلاعات موقت مورد استفاده پردازنده کاربرد دارد. در بخش نرم‌افزاری نیز آشنایی با مفاهیمی مانند BOOT، SOFT و CALIBRATION به تعمیرکار کمک می‌کند درک بهتری از فرآیند Download، Programming و Remap داشته باشد.

همچنین بسیار مهم است بدانیم که ساختار حافظه در تمام ECUها یکسان نیست؛ محل ذخیره خطاها، اطلاعات ایموبلایزر، Configuration، Adaptation و سایر داده‌ها می‌تواند از یک ECU به ECU دیگر متفاوت باشد.

بنابراین در کار حرفه‌ای با ایسیو نباید از نسخه‌های عمومی مانند «۱۵ دقیقه سرباتری را بردار»، «EEPROM حافظه موقت است» یا «هر ECU مشابهی همان فایل را می‌گیرد» استفاده کرد. شناخت ساختار ECU، تحلیل پارامترها و بررسی نسخه‌های سخت‌افزاری و نرم‌افزاری، پایه عیب‌یابی و برنامه‌ریزی اصولی خودروهای امروزی است.

سوالات متداول درباره حافظه ECU

حافظه ECU چیست؟

حافظه ECU بخش‌هایی از یونیت کنترل الکترونیکی است که نرم‌افزار، اطلاعات کالیبراسیون، داده‌های کاری و اطلاعات موردنیاز برای کنترل سیستم را نگهداری می‌کند. بسته به طراحی ECU از انواع مختلف حافظه مانند Flash، EEPROM و RAM استفاده می‌شود.

تفاوت Flash و EEPROM در ECU چیست؟

هر دو غیرفرار هستند، اما معمولاً Flash برای نگهداری برنامه و حجم بیشتری از اطلاعات نرم‌افزاری مناسب است و EEPROM برای نگهداری داده‌هایی که ممکن است در طول عمر سیستم تغییر کنند استفاده می‌شود. ساختار دقیق به ECU بستگی دارد.

آیا EEPROM حافظه موقت ECU است؟

خیر. EEPROM حافظه غیرفرار است و اطلاعات آن صرفاً با قطع باتری پاک نمی‌شود.

حافظه موقت واقعی ECU چیست؟

RAM نمونه اصلی حافظه موقت یا Volatile است و اطلاعات آن با قطع تغذیه حفظ نمی‌شود.

آیا قطع سرباتری حافظه ECU را پاک می‌کند؟

تمام حافظه ECU خیر. Flash و EEPROM با قطع برق پاک نمی‌شوند. برخی داده‌های موقت یا بعضی Adaptationها بسته به نوع ECU ممکن است Reset شوند.

BOOT ECU چیست؟

BOOT بخشی از فرآیند راه‌اندازی نرم‌افزار ECU است که در شروع کار سیستم نقش دارد. مفهوم BOOT با Boot Mode مورد استفاده در بعضی روش‌های پروگرام یکسان نیست.

SOFT ECU چیست؟

SOFT یا Software بخش مربوط به منطق اجرایی ECU است و مشخص می‌کند اطلاعات چگونه پردازش شوند و سیستم چگونه کنترل شود.

Calibration ECU چیست؟

Calibration شامل مقادیر، پارامترها و جداولی است که رفتار Software را متناسب با موتور و خودرو تنظیم می‌کنند.

دانلود ایسیو چیست؟

در اصطلاح رایج تعمیرکاران، دانلود ECU به برنامه‌ریزی یا نوشتن نرم‌افزار و اطلاعات مناسب روی ECU گفته می‌شود.

آیا دانلود ECU و ریمپ یکی هستند؟

خیر. Programming یا دانلود به نوشتن اطلاعات روی ECU گفته می‌شود؛ ریمپ معمولاً به تغییر Calibration برای تغییر رفتار ECU اشاره دارد.

آیا با پاک کردن خطای ECU ایراد خودرو برطرف می‌شود؟

خیر. Clear DTC فقط اطلاعات خطای ثبت‌شده را پاک می‌کند. اگر علت ایجاد خطا برطرف نشده باشد، خطا دوباره ثبت خواهد شد.

آیا همه ECUها EEPROM دارند؟

همه ECUها الزاماً EEPROM فیزیکی مجزا ندارند. در برخی معماری‌ها داده‌های غیرفرار می‌توانند در بخش‌هایی از Flash یا با روش EEPROM Emulation ذخیره شوند.

آیا می‌توان فایل یک ECU مشابه را روی ECU دیگر نوشت؟

صرف تشابه ظاهری کافی نیست. Hardware، Boot، Software و Calibration باید بررسی شوند و فایل باید با یونیت موردنظر سازگار باشد.
