رفع ایراد خاموش شدن دنا در حرکت با سیستم S2

ایراد خاموش شدن دنا در حرکت با سیستم S2 یکی از ایرادات شایع است. ایراد روشن نشدن خودرو یا خاموش شدن خودرو در حرکت در خودروهای دنا و سورن پلاس با سیستم مالتی پلکس تک نود رخ می دهد.

آموزش ایراد خاموش شدن دنا در حرکت با سیستم S2

در صورت مراجعه خودرو دنا و سورن تک نود با EMS S2 و ایراد روشن نشدن یا خاموش شدن در حرکت می بایست پس از اطمینان از عملکرد سنسورها و عملگرهای مرتبط با استفاده از دستگاه دیاگ و همچنین اطلاع از وضعیت سیستم ایموبیلایزر، اقدام به بررسی فیوز F6 و پایه مرتبط به آن در جعبه فیوز نمایید.

این فیوز باید در حالت سوییچ باز دارای برق مثبت باشد و این برق به سوییچ اینرسی و دیگر ادوات ارسال می گردد. در ایراد خاموش شدن دنا در حرکت با سیستم S2 و در صورت لقی یا گشادی (Loose Connection) پین این فیوز، برق برای سوییچ اینرسی و از آنجا برای ECU ارسال نمی گردد و خودرو روشن نمی شود.

با تکان دادن فیوز موتور به طور لحظه ای روشن می گردد. جهت عیب یابی دقیق این ایراد پایه سوییچ اینرسی را توسط دستگاه مولتی متر بررسی کنید. در وضعیت سوییچ باز باید برق ۱۲ ولت داشته باشد و در صورت عدم مشاهده ولتاژ مثبت، فیوز f6 را از لحاظ سالم بودن بررسی کنید و سپس با تکان دادن آن مجدد وضعیت برق سوییچ اینرسی را چک کنید.

در صورتی که با تکان دادن فیوز برق سوییچ اینرسی تامین گردد، ایراد از گشادی پایه جعبه فیوز می باشد که جهت رفع ایراد لازم است پایه فیوز مذکور را به روش زیر ریورک نمایید:

• اقدام به دمونتاژ ماژول پایه فیوز F6 نمایید.

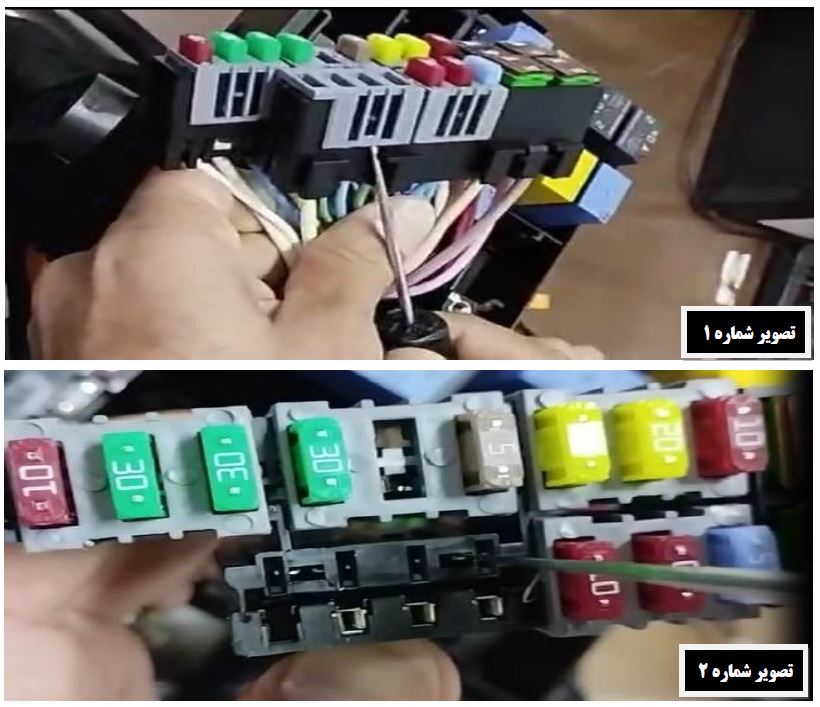

• سپس اقدام به جداسازی قاب خاکستری رنگ روی پایه فیوز نمایید. (تصویر شماره ۱)
• اقدام به هم راستا سازی پین های پایه فیوز نمایید. (تصویر شماره ۲)
• در انتها پس از مونتاژ ماژول از عدم لقی پایه فیوز اطمینان حاصل نمایید.
