عیب یابی کولر شاهین بدون دیاگ (خود عیب یاب)
سیستم تهویه مطبوع (HVAC) خودروی شاهین دارای قابلیت “خود عیب یاب” است. بدون نیاز به دستگاه دیاگ و تنها با فشردن ترکیب دکمههای پنل (A/C + OFF)، میتوانید کدهای خطا مربوط به سنسورها (دمای کابین، محیط، اواپراتور و آب) و عملگرها (موتور دریچهها) را مشاهده کنید. این مقاله راهنمای کامل تفسیر کدهای S1 و S2 و رفع عیب سیستم کولر شاهین است.
یکی از مشکلات رایجی که مالکان خودروی شاهین ممکن است با آن مواجه شوند، عدم عملکرد صحیح سیستم تهویه مطبوع یا چشمک زدن چراغ AUTO روی پنل کولر است. خوشبختانه سیستم HVAC (گرمایش و تهویه مطبوع) شاهین که از کمپرسور پیستونی مدل SD7H15 بهره میبرد، هوشمند بوده و قابلیت عیبیابی داخلی دارد. در این مقاله تخصصی از مجله آموزشی SKP، روش دسترسی به این منوی مخفی و تفسیر کدهای خطا را آموزش میدهیم.
پادکست مقاله عیب یابی کولر شاهین بدون دیاگ (خود عیب یاب)

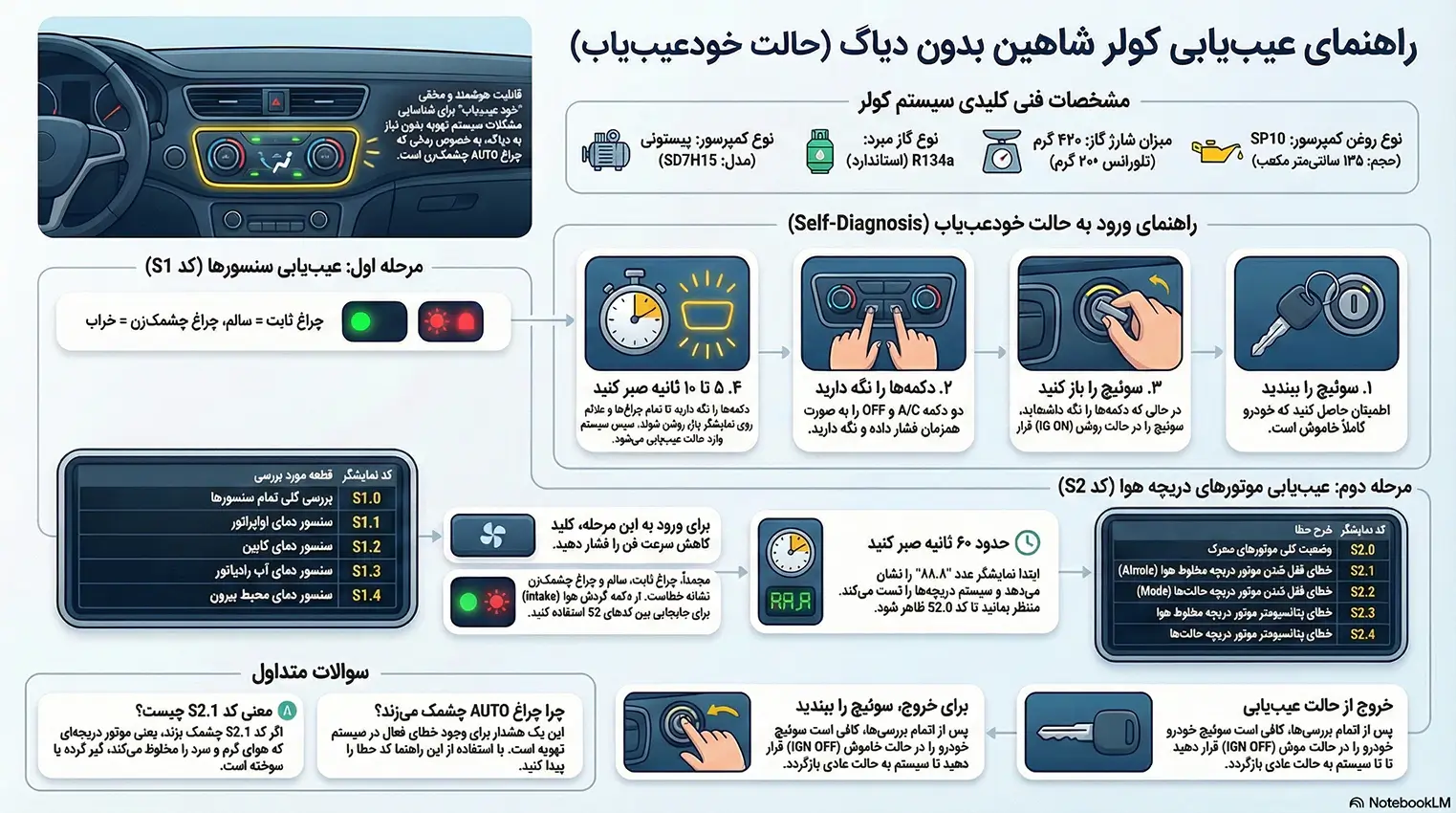

مشخصات فنی سیستم کولر شاهین
قبل از شروع عیبیابی، دانستن اطلاعات فنی دقیق برای هر تعمیرکار یا مالک خودرویی ضروری است. اگر قصد شارژ گاز یا سرویس کمپرسور را دارید، حتماً استانداردهای زیر را رعایت کنید:
- نوع کمپرسور: پیستونی مدل SD7H15
- نوع گاز مبرد: R134a
- میزان شارژ گاز: ۴۲۰ گرم (±۲۰ گرم)
- نوع روغن کمپرسور: SP10 یا مشابه آن
- حجم روغن: ۱۳۵ سانتیمتر مکعب
آموزش گامبهگام ورود به حالت عیب یابی (Self-Diagnosis)
اگر پنل تهویه خودروی شما رفتار غیرعادی دارد یا دکمه AUTO چشمک میزند، مراحل زیر را دقیقاً انجام دهید تا وارد مود عیبیابی شوید:
- سوئیچ خودرو را کاملاً ببندید.

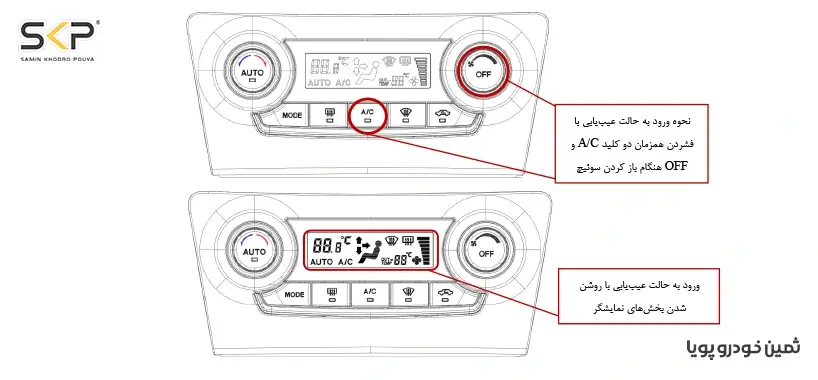

- دو دکمه A/C و OFF را روی پنل تهویه به صورت همزمان فشار داده و نگه دارید.
- همانطور که دکمهها را نگه داشتهاید، سوئیچ خودرو را باز کنید (IG ON).
- دکمهها را به مدت ۵ تا ۱۰ ثانیه نگه دارید تا تمام گزینههای روی نمایشگر پنل روشن شوند.
پس از روشن شدن تمام بخشهای نمایشگر به مدت ۳ تا ۵ ثانیه، سیستم وارد فاز عیبیابی میشود. این فرآیند شامل دو مرحله اصلی است: تست سنسورها و تست موتورهای محرک.
مرحله اول: عیب یابی سنسورها (کد S1)

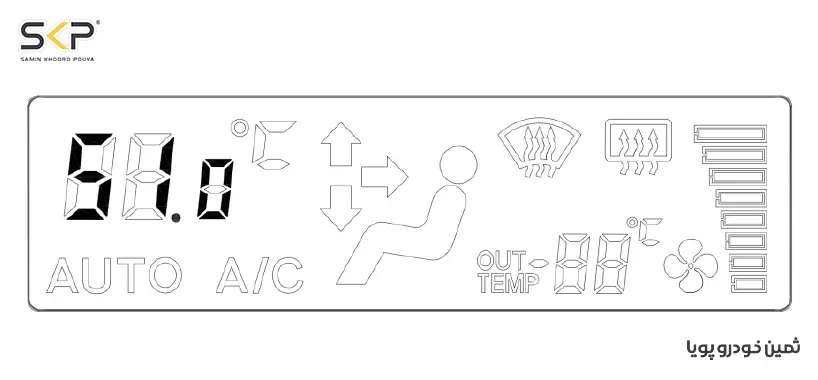

به محض ورود به حالت عیبیابی، عبارت S1.0 روی نمایشگر ظاهر میشود. این مرحله مربوط به بررسی سلامت سنسورهای سیستم تهویه است. برای جابجایی بین سنسورهای مختلف، باید دکمه Intake (دکمه گردش هوا) را فشار دهید.

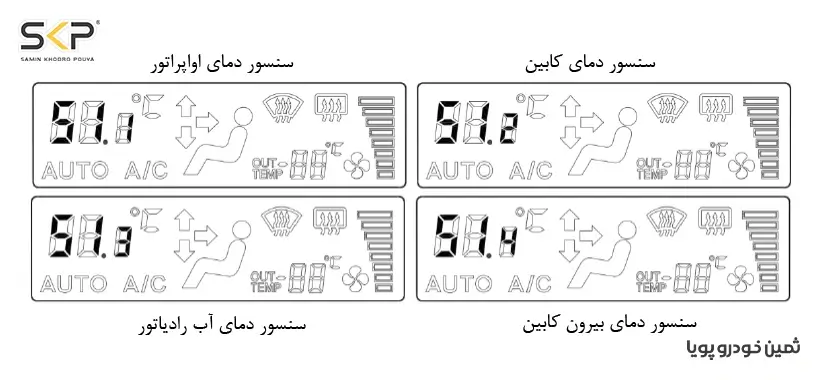

| کد نمایشگر | نام قطعه مورد بررسی | وضعیت سالم | وضعیت خراب (خطا) |
|---|---|---|---|
| S1.0 | بررسی کلی تمام سنسورها | روشن ثابت | چشمک زن |
| S1.1 | سنسور دمای اواپراتور (Evap Sensor) | روشن ثابت | چشمک زن |
| S1.2 | سنسور دمای کابین (Cabin Sensor) | روشن ثابت | چشمک زن |
| S1.3 | سنسور دمای آب رادیاتور (Water Sensor) | روشن ثابت | چشمک زن |
| S1.4 | سنسور دمای محیط بیرون (Ambient Sensor) | روشن ثابت | چشمک زن |
مرحله دوم: عیب یابی موتورهای دریچه هوا (کد S2)
برای رفتن از مرحله تست سنسورها به مرحله تست موتورها، باید کلید کاهش سرعت فن (نماد پره کوچک) را فشار دهید.

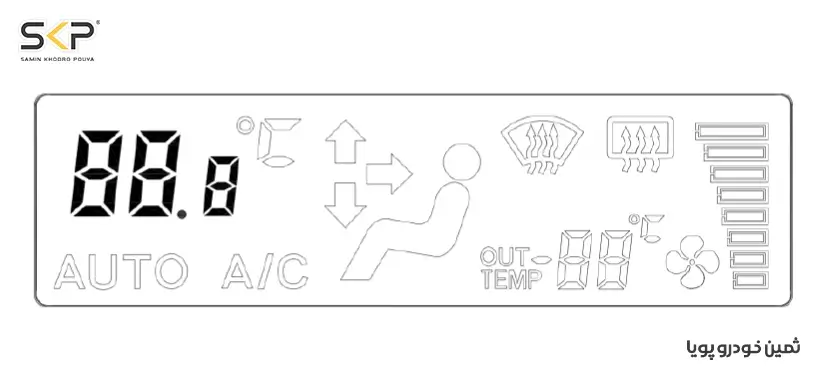

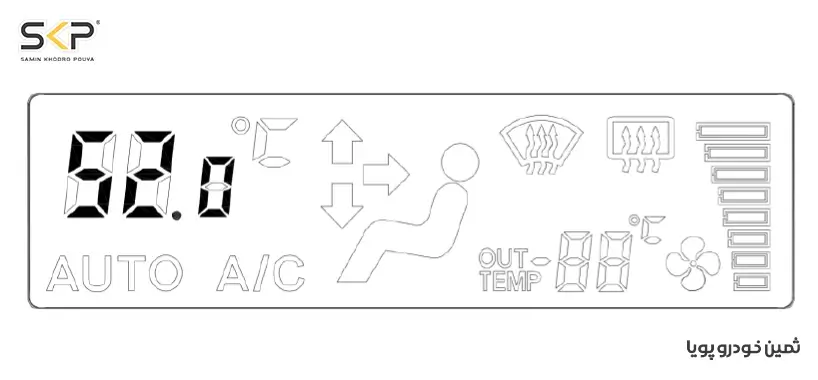

در ابتدای ورود به این مرحله، علامت ۸۸.۸ روی صفحه نمایش داده میشود. در این لحظه یونیت تهویه در حال حرکت دادن تمام دریچههاست تا عملکرد آنها را تست کند. این پروسه حدود ۶۰ ثانیه طول میکشد. صبر کنید تا عدد S2.0 نمایش داده شود. حال مشابه مرحله قبل، با دکمه Intake میتوانید کدهای خطا را بررسی کنید.

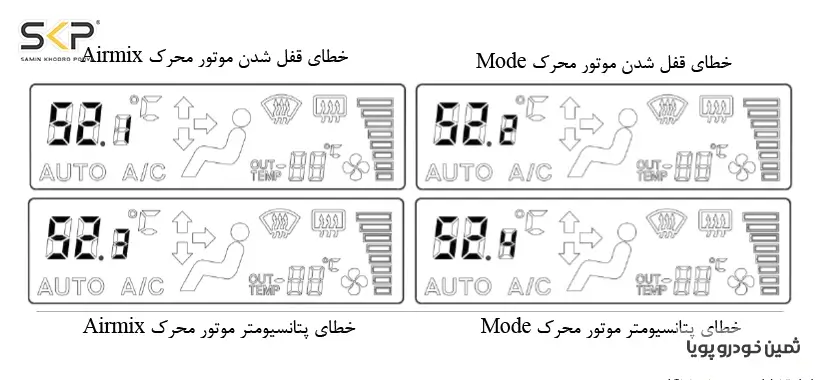

| کد نمایشگر | شرح خطا | وضعیت سالم | وضعیت خراب |
|---|---|---|---|
| S2.0 | وضعیت کلی موتورهای محرک (Mode & Airmix) | روشن ثابت | چشمک زن |
| S2.1 | خطای قفل شدن موتور دریچه مخلوط هوا (Airmix Lock) | روشن ثابت | چشمک زن |
| S2.2 | خطای قفل شدن موتور دریچه حالتها (Mode Lock) | روشن ثابت | چشمک زن |
| S2.3 | خطای پتانسیومتر موتور دریچه مخلوط هوا | روشن ثابت | چشمک زن |
| S2.4 | خطای پتانسیومتر موتور دریچه حالتها | روشن ثابت | چشمک زن |
توضیح: خطای “قفل شدن” معمولاً به معنای گیر مکانیکی دریچه یا سوختن موتور است. خطای “پتانسیومتر” مربوط به سنسور موقعیت داخل موتور دریچه است که موقعیت دریچه را به ایسیو گزارش میدهد.
