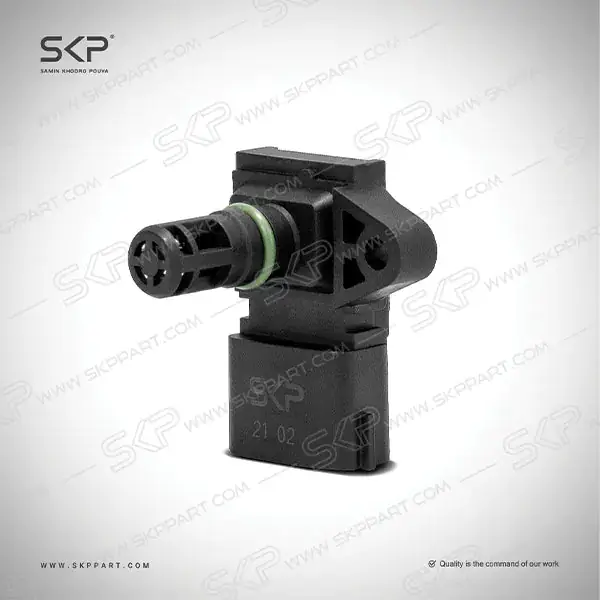

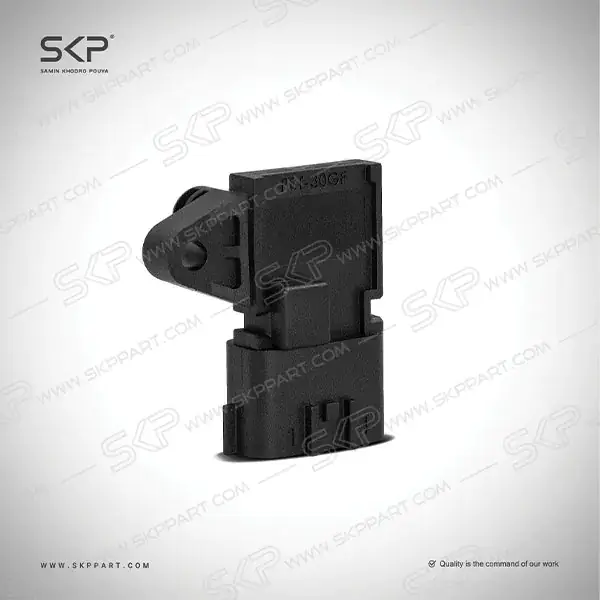

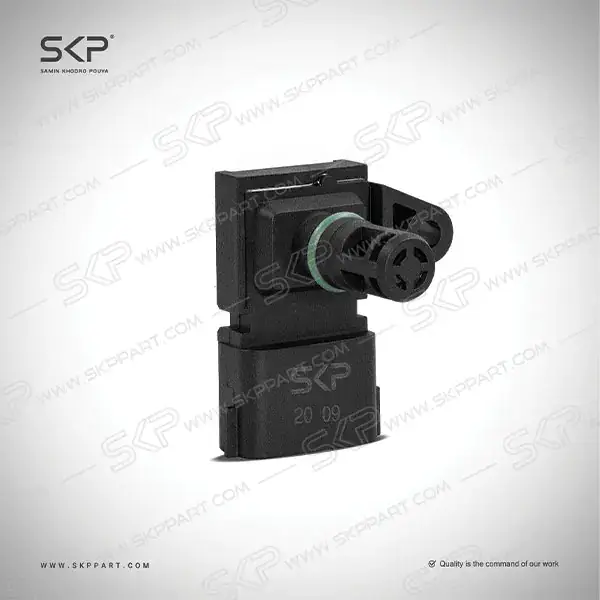

سنسور تی مپ زیمنس

مناسب خودروهای: پراید، تیبا، پژو 405، پژو پارس، سمند، پژو 206، پژو 207، رانا

برند: SKP

جنس بدنه: پلاستیکی

جنسه پایه: فلزی

رنگ: مشکی

ضمانت تعویض: ۶ ماه

توضیحات

سنسور تی مپ زیمنس پراید/ پژو 405/ سمند/ پارس

سنسور تی مپ زیمنس که به آن سنسور مپ زیمنس هم می‌گویند، وظیفه اندازه‌گیری فشار هوای منیفولد و گزارش آن را به صورت تغییرات ولتاژی به ECU را بر عهده دارد. در این سنسور چهار عدد مقاومت از نوع پیزورزیستیو بوده كه بر روی یك دیافراگم ضخیم انعطاف‌پذیر كه زیر آن متصل به فشار مرجع است، قرار گرفته‌اند.

این چهار مقاومت بر روی یك پل وتستون به یكدیگر متصل‌اند. فشار اعمالی به دیافراگم باعث تغییر مقاومت، مقاومت‌های موجود در پل گردیده و سیگنال تولیدی آنها توسط یك مدار تقویت كننده به ECU ارسال می‌گردد. ولتاژ خروجی سنسور مپ پژو بین ۰/۲۵ تا ۴/۷۵ ولت می‌باشد. افزایش ولتاژ به معنای افزایش فشار هوای داخل منیفولد (كاهش خلاء) می باشد. به دلیل آنكه مقدار فشار هوای داخل منیفولد معیاری از بار موتور می‌باشد؛ به این سنسور، سنسور بار موتور نیز گفته ‌می‌شود.

شماتیک سنسور تی مپ زیمنس پژو 405/ سمند/ پارس

نظرات خود را درباره سنسور تی مپ زیمنس پراید/ پژو 405/ سمند/ پارس را با ما در صفحه اینستاگرام SKP به اشتراگ بگذارید؛

توضیحات تکمیلی

سازنده خودرو

ایران خودرو, سایپا

نوع خودرو

پراید, پژو 206, پژو 207, پژو 405, پژو پارس, تیبا, رانا, سمند

نوع موتور

TU3, XU7

برند

SKP
