آشنایی با قطعات SMD استفاده شده در ECU

آشنایی با قطعات SMD استفاده شده در ECU

قطعات SMD در انواع بردهای الکترونیکی به کار گرفته می‌شوند. در این مقاله قصد داریم تا شما را با قطعات SMD (اس ام دی) استفاده شده در ECU (ایسیو) خودرو آشنا کنیم. در ادامه با ثمین خودرو همراه باشید؛

SMD مخفف (Surface Mount Device) است که به قطعات نصب سطحی معروف هستند. این قطعات از تکنولوژی SMT که مخفف (Surface Mount Technology) می‌باشد بهره می‌گیرند. کلیه قطعاتی که با این تکنولوژی ساخته می‌شوند بصورت سطحی روی برد مدار چاپی نصب و لحیم کاری می‌شوند. قطعات SMD ابعاد کوچکتری دارند و این یک مزیت محسوب می‌شود و در اکثر دستگاه‌های پرتابل امروزی و دستگاه‌هایی که به نوعی محدودیت فضا وجود دارد استفاده می‌شوند.

آشنایی با انواع قطعات SMD

مقاومت های SMD

وظیفه‌ی این قطعات در ECU محدود کردن جریان عبوری و ایجاد ولتاژ مناسب جهت استفاده‌ی دیگر قطعات می‌باشد. مقاومت‌های SMD معمولا به رنگ مشکی می‌باشند.

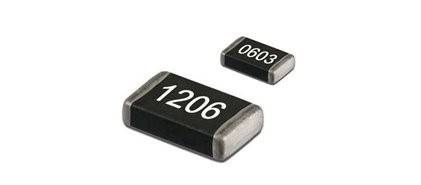

مقاومت های SMD

خازن SMD

خازن یا انباره وسیله‌ای الکتریکی است که می‌تواند بار الکتریکی و انرژی الکتریکی را در خود ذخیره کند. انواع مختلفی از خازن‌ها وجود دارند اما همه‌ی آن‌ها شامل حداقل دو هادی هستند که توسط یک عایق، از یکدیگر جدا شده‌اند. نام این هادی‌ها صفحات خازن است. صفحات خازن می‌توانند از جنس فلز یا الکترولیت باشند. عایق دی‌الکتریک نیز لایه‌ای عایق است که بین صفحات خازن قرار می‌گیرد و ظرفیت خازن را افزایش می‌دهد، و جنس آن می‌تواند از شیشه، آب، سرامیک، پلاستیک، میکا، کاغذ و … باشد.

از خازن‌هامعمولا در نقش صافی جهت از بین بردن نویز ، مسدود کردن عبور ولتاژ dc در مدارهای الکترونیکی ، جلوگیری از مسائل ناشی از فیدبک های نا خواسته و … سود می جویند.

مقاله پیشنهادی:
لیست تجهیزات تعمیرات ecu برای تعمیرکاران ایسیو

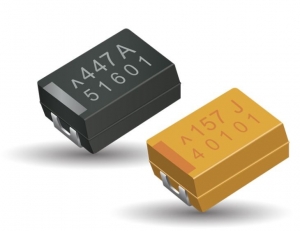

خازن اس ام دی

آشنایی با نحوه عملکرد و انواع واحد کنترل الکترونیکی خودرو یا ECU

دیود SMD

دیودها هم جزو قطعات SMD هستند و جریان الکتریکی را در یک جهت از خود عبور می‌‌دهند و در جهت دیگر در مقابل عبور جریان از خود مقاومت بالایی نشان می‌‌دهند. این خاصیت آن‌ها باعث شده بود تا در سال‌های اولیه ساخت این وسیله الکترونیکی، به آن دریچه یا Valve هم گفته شود.

دیود SMD انواع قطعات SMD

دیودهای TVS

دیود TVS (یا دیود تی وی اس) یکی دیگر از انواع قطعات SMD می‌باشند. این قطعه نوعی دیود بسیار سریع است که برای محافظت در مدارات الکترونیکی استفاده می‌شود. TVS مخفف عبارت Transient Voltage Suppression است.

این نوع دیودها می‌توانند در تغیرات ولتاژ بسیار سریع  درستی عمل کنند، که دیودهای معمولی این قابلیت را ندارند.

دیود های TVS

ایسیو (ECU) چیست؟ آشنایی با انواع ایسیو ECU موتور خودروهای ایرانی

ترانزیستور

ترانزیستور یکی از مهمترین قطعات SMD و الکترونیکی ‌است که برای تقویت و قطع و وصل سیگنال‌های الکترونیکی و توان الکتریکی کاربرد دارد. ترانزیستور یکی از ادوات حالت جامد است که از مواد نیمه رسانایی مانند سیلیسیم و ژرمانیم ساخته می‌شود. یک ترانزیستور در ساختار خود دارای پیوندهای نوع N و نوع P است.

ترانزیستورهای جدید به دو دسته کلی تقسیم می‌شوند: ترانزیستورهای اتصال دوقطبی (BJT) و ترانزیستورهای اثر میدانی (FET) ،اعمال جریان درBJTها و ولتاژ در FETها بین ورودی و ترمینال مشترک، میزان رسانایی بین خروجی و ترمینال مشترک را افزایش می‌دهد، از این‌رو سبب کنترل جریان بین آنها می‌شود.

ترانزیستور

فیوز SMD

قطعه ای کوچک است که در سیستم برق رسانی خودرو به صورت سری در مدار قرار می‌گیرد و وظیفه قطع کردن جریان برق در صورت نوسان را در دستگاه مصرف کننده متصل به خود دارد. به عبارت بهتر فیوزها در خودرو وظیفه دارند اگر جریان برق بیشتر از حد مجاز باشد، اتصال را قطع کرده و نگذارند دستگاه مصرف کننده آسیب ببیند.

مقاله پیشنهادی:
رفع خطای کویل در ایسیو زیمنس cgd + آموزش تعمیر ECU
فیوز SMD

کریستال

کریستال در تولید فرکانس خاص و دقیق در مدار و همچنین جاهایی ک نیاز به دقت بالایی دارن مثل کاربرد در ساعت دیجیتالی (البته کریستال با فرکانس پایین) به کاربرده می‌شوند.

در دوره تخصصی آموزش تعمیرات ای سی یو (ECU) عیب یابی و تست تمام این قطعات SMD و طرز قرارگیری قطعات SMD روی برد و تاثیر آنها بر روی کارکرد ایسیو (ECU) توسط بهترین اساتید به شرکت کنندگان آموزش داده می‌شود در کلاس تعمیرات ایسیو اساتید به طور کامل تعمیرات سخت افزار و نرم افزار به صورت تئوری و عملی را آموزش و انجام می‌دهند.
